格柵板（Steel Grating）又稱為鋼格板，因地域性差異，南方人習慣稱為格柵板，北方人習慣叫做鋼格板,一般統稱為鋼格板。格柵板是用扁鋼按照一定的間距和橫桿進行交叉排列，通過壓焊機或者人工將其焊接成中間帶有方形格子的一種鋼鐵制品，格柵板主要用來做水溝蓋板、鋼結構平臺板、鋼梯的踏步板等，橫桿一般采用經過扭絞的方鋼構成。

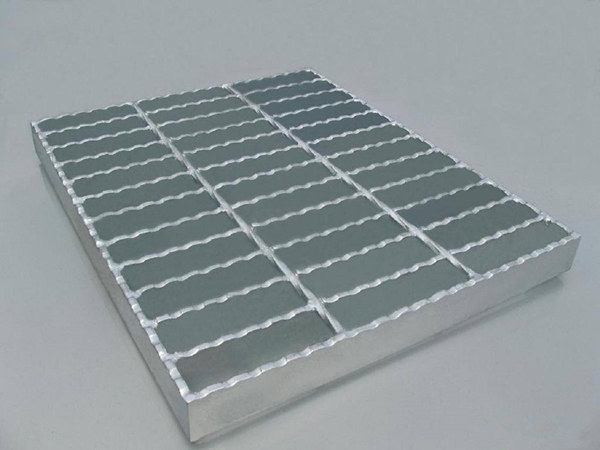

格柵板一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．格柵板具有通風、采光、散熱、防滑、防爆等性能,格柵板表面可沖齒以增加防滑性能，扁鋼也可采用I型的扁鋼制作。

生產標準

中國YB4001-1991、YB/T4001-1998、YB/T4001.1-2007標準（中國為 2007年最新版鋼格板標準)；另外美國、英國、澳大利亞和新西蘭也有其各自標準，也可按照英國BS4592-1-1995和美國ANSI/NAAMM（MBG531-88）等標準生產。鋼材標準按照GB700-88，GB1220-92執行。

格柵板制作工藝

格柵板制作方法有機器壓焊和手工制作兩種。

機器壓焊

機器壓焊使用高壓電阻壓焊機，機械手自動將橫桿橫放在均勻排列的扁鋼上，通過強大的電焊功率和液壓力將橫桿壓焊入扁鋼內，從而可以得到焊點堅固，穩定性和強度極高的高品質鋼格板。該焊接工藝受設備和電流電壓匹配的影響，一般雙桿的焊接比單桿的強度高，該焊接工藝還與原料扁鋼的高低有關系，扁鋼寬度誤差大可能影響焊接強度，使強度不一致；該工藝存在的缺陷是假焊和虛焊，假焊和虛焊容易使橫桿剝脫。焊接工藝因設備設備的額定容量，截面較大的重型鋼格板無法生產。該焊接工藝的設備額定容量低于800KVA的一般只能做4mm厚度以下的扁鋼鋼格板，1250KVA的一般能做5~6mm厚度的扁鋼格柵板。

手工格柵板

手工制作的格柵板有壓鎖、焊接、互鎖免焊等。手工制作焊接的格柵板是先在扁鋼上沖孔或槽口，然后將橫桿放入孔中點焊，橫桿與扁鋼會存在空隙，橫桿與扁鋼每個接觸點都進行焊接，橫桿密的也可以隔點焊。該生產工藝比較靈活、產品多樣化、基本上可以生產全系列格柵板，在重型上有優勢；因焊接全部人工手工焊接，容易焊接不牢固、漏焊、假焊，產生假焊和漏焊降低強度。

壓鎖鋼格板是先在扁鋼上沖孔或槽口，再將橫桿橫放在均勻排列的扁鋼上壓入扁鋼預制的槽口內，該產品美觀，但是強度不高。

互鎖免焊鋼格板的兩個方向全部是扁鋼，先在扁鋼上沖孔或槽口，再將的扁鋼上穿入扁鋼預制的槽口內，在扶住鎖緊，該產品美觀，但是強度不高。

安裝要求

安裝格柵板準備

安裝前檢查鋼格柵板分區域就位、臨時固定、偏差測量、偏差校正、最終固定。

操作方法

依照排版設計圖的要求準確定位放線；將鋼格柵板按排版設計的編號分區域就位，同時分區域安裝，完成一個區域后進行下一個區域的安裝，每個區域內應由中間向兩邊開展；安裝時根據規范要求嚴格控制鋼格柵板之間、鋼格柵板與其他結構之間的間距；鋼格柵板就位后先用安裝夾做臨時固定，經偏差測量并進行校正后再做最后固定；鋼格柵板按圖示方向排列，遇到H型鋼柱時鋼格柵板開口，開口處用鋼板作100mm（高）×6mm踢腳板。

鋼格柵板安裝后如不需移動，可將其焊接在支架上或鋼梁上，焊后去除焊渣和飛濺，手工涂兩道富鋅漆。
